Aerosoltechnologie is een onmisbaar onderdeel geworden van moderne consumentenverpakkingen en industriële toepassingen. Van artikelen voor persoonlijke verzorging zoals deodorants en haarlak tot huishoudelijke benodigdheden zoals ontsmettingsmiddelen, en zelfs kritische auto- of farmaceutische formuleringen, aërosolsystemen bieden een handig, gecontroleerd en efficiënt toedieningsmechanisme. Het absolute hart van elke spuitbus wordt gevormd door een hoogontwikkeld, nauwkeurig gerijpt onderdeel: de aërosol ventiel .
Terwijl consumenten alleen een simpele druk op de knop ervaren, impliceert de onderliggende mechanische werking van een spuitbusventiel een verfijnd samenspel van drukverschillen, materiaalkunde en vloeistofdynamica. In deze uitgebreide technische gids zullen we precies uiteenzetten wat een aërosolklep is, de kerncomponenten ervan ontleden, de operationele werking ervan onderzoeken en kijken naar de belangrijkste typen die tegenwoordig in de mondiale industrieën worden gebruikt.
1. Het concept begrijpen: wat is een aërosolventiel?
Een spuitbusklep is een mechanisch apparaat dat is ontworpen om een spuitbus hermetisch af te sluiten en de afgifte van de inhoud te regelen. In tegenstelling tot traditionele pompsprays die afhankelijk zijn van fysiek mechanisch pompen om vloeistof naar boven te zuigen, is een aërosolsysteem een omgeving die onder druk staat. De klep dient als poortwachter en houdt een vluchtig mengsel van productconcentraat en vloeibaar of gecomprimeerd gas tegen.
Wanneer de klep wordt bediend (naar beneden gedrukt of gekanteld), opent deze een vrije doorgang. Omdat de interne druk van het blik aanzienlijk hoger is dan de externe atmosferische druk, wordt het product via het klepmechanisme met geweld of soepel omhoog gedreven. De geometrie van de klep bepaalt precies hoe het product vrijkomt: of het nu gaat om een fijne nevel, een grove spray, een rijk schuim of een gestage stroom.
Het principe van drukverschil
Het hele systeem functioneert op basis van een fundamentele natuurkundige vergelijking: ΔP = P intern − P extern . Zolang P intern blijft groter dan P extern (atmosferische druk), zal de vloeistof op natuurlijke wijze versnellen naar de uitgangsopening op het moment dat de mechanische barrière van de klep wordt doorbroken.
2. Anatomie van een aërosolventiel: de belangrijkste componenten
Een standaard aërosolventiel ziet er van buitenaf compact uit, maar is samengesteld uit meerdere subcomponenten die met ongelooflijk nauwe toleranties zijn vervaardigd (vaak gemeten in microns). Een defect aan een enkel onderdeel zal resulteren in een lekkende bus, een verstopt systeem of slechte spuitprestaties. Hieronder staan de structurele pijlers van een klassiek aërosolventielsamenstel:

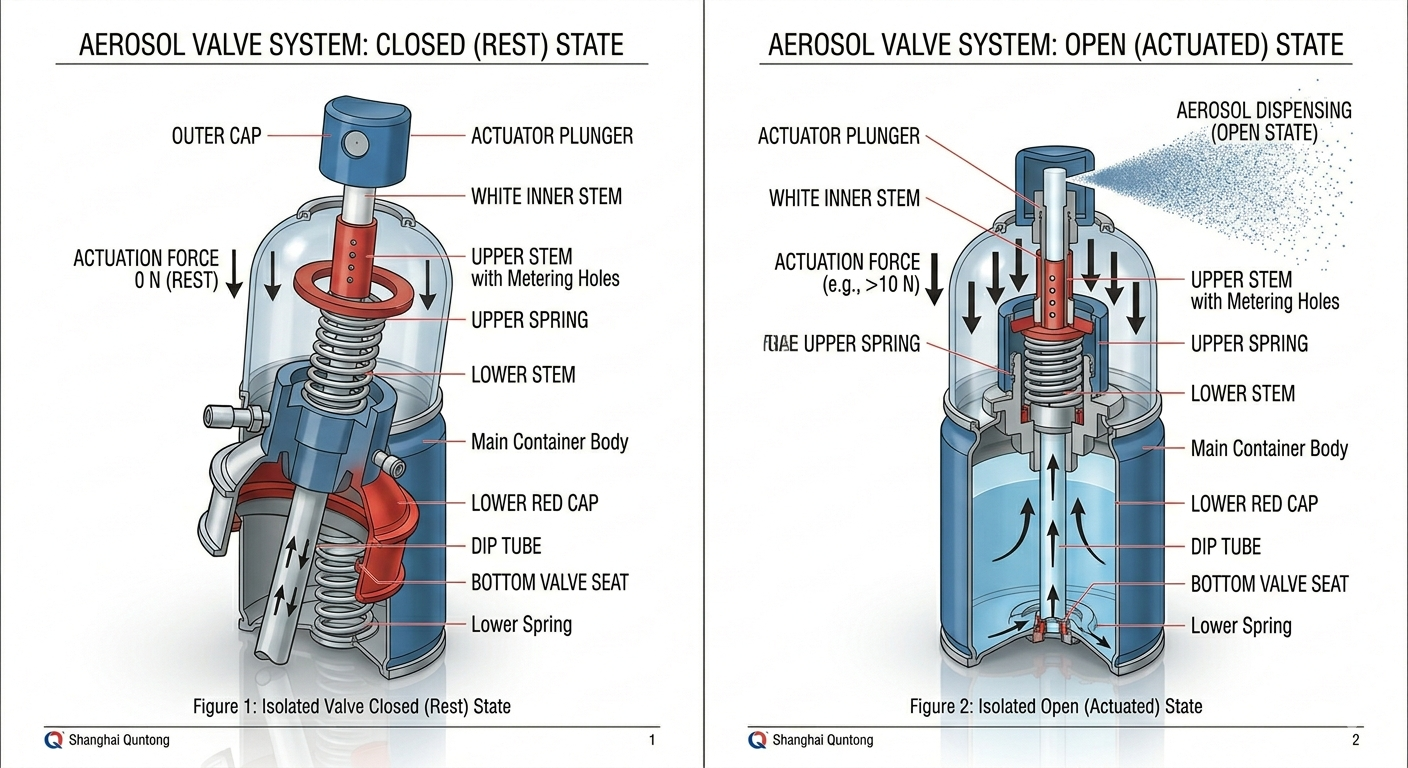

Figuur 1: Anatomie in dwarsdoorsnede en hoofdcomponenten van de aërosolklep in rusttoestand (gesloten).
| Onderdeel | Functie en technische rol |
|---|---|
| 1. Actuator (knop) | Het naar de gebruiker gerichte deel wordt ingedrukt om het product af te geven. Het omvat de laatste uitlaatopening en sproei-inzetstukken die de vloeistofstroom opbreken in het gewenste sproeipatroon (verneveling). |
| 2. Stam | Het verticale kanaal dat de actuator ondersteunt. Het bevat kleine interne openingen (meetgaten) waardoor de onder druk staande formulering vanuit het kleplichaam het steelkanaal kan binnendringen. |
| 3. Buitenpakking | Een veerkrachtige elastomeerring die de interface tussen de klepsteel en de montagebeker afdicht, waardoor wordt voorkomen dat er product of drijfgas ontsnapt wanneer de klep gesloten is. |
| 4. Lente | De veer is doorgaans vervaardigd uit roestvrij staal en oefent een constante opwaartse kracht uit tegen de steel, waardoor de klep onmiddellijk dichtklikt en weer sluit zodra de gebruiker de actuator loslaat. |
| 5. Behuizing (klephuis) | De centrale kamer die de veer omsluit en de steel vasthoudt. Het regelt de stroomsnelheid van het product via specifieke bodem- en zijbeperkingen (dampkranen). |
| 6. Montagebeker | De metalen basis (vaak blik of aluminium) waarmee de gehele klepconstructie op de rand van de spuitbusbehuizing wordt bevestigd. Het is vaak bedekt met beschermende lakken om corrosie te voorkomen. |
| 7. Dompelbuis | Een smalle plastic buis die zich uitstrekt van de onderkant van de behuizing tot aan de onderkant van de spuitbus, zorgt ervoor dat het vloeibare productconcentraat schoon wordt opgezogen zonder overmatige resten achter te laten. |
3. Stapsgewijze mechanica: hoe werkt het?
Om volledig te begrijpen hoe een aërosolklep werkt, moeten we kijken naar de overgang tussen de twee primaire toestanden: de Ruststatus (statisch) en de Geactiveerde status (dynamisch) .
Figuur 2: Dynamische werking – Geactueerde status (open) die de open vloeistofpaden en de actieve aërosoldoseringsstroom demonstreert.
Fase 1: De rusttoestand (gesloten klep)
Wanneer de spuitbus stil op een plank staat, duwt de interne roestvrijstalen veer de steel stevig omhoog. Deze actie dwingt een schouder op de stuurpen strak tegen de elastomere buitenpakking. Cruciaal is dat de kleine meetgaten (openingen) die in de zijkant van de stuurpen zijn geboord, volledig boven het massieve lichaam van de pakking zijn geplaatst of volledig worden geblokkeerd. Omdat de ingangsgaten zijn afgesloten van de kamer onder druk, kan er geen formulering ontsnappen. De container blijft volledig luchtdicht en lekvrij.
Fase 2: Aansturing (klep openen)
Wanneer een gebruiker neerwaartse druk uitoefent op de bedieningsknop, overwint hij de tegenkracht van de interne veer. De steel beweegt naar beneden in de behuizingskamer. Door deze fysieke verplaatsing verschuiven de meetopeningen van de steel onder de pakkinglijn, waardoor ze direct aan de binnenkant van het onder druk staande klephuis worden blootgesteld.
De stroommechanica: Onmiddellijk dwingt de hogedrukomgeving het vloeibare product omhoog door de dompelbuis, in het klephuis, door de nieuw blootliggende steelopeningen en omhoog naar het midden van de holle steel. Vervolgens stroomt het de actuatorkamer binnen, waar het door een microscopisch kleine mondstukopening in de open lucht wordt geperst.
Fase 3: Bijomisatie en exit
Terwijl het product de opening van de actuator onder atmosferische druk verlaat, zet het opgeloste, vloeibaar gemaakte gas snel uit en komt in een echte gasvormige toestand terecht. Deze gewelddadige expansie verbrijzelt de vloeibare productstroom in miljoenen microscopisch kleine druppeltjes, waardoor een perfecte, uniforme aërosolnevel of schuim ontstaat, afhankelijk van het ontwerp van het mondstukprofiel.
4. Continue versus gemeten kleppen
Afhankelijk van de vereiste toepassing ontwerpen industriële klepfabrikanten systemen om product op twee verschillende manieren af te voeren:
- Continue sproeikleppen: Dit zijn de meest voorkomende varianten. Het product spuit ononderbroken zolang de actuator ingedrukt blijft. Ze hebben universeel de voorkeur voor producten zoals kamerverfrissers, spuitverven en lichaamssprays.
- Doseerventielen: Wordt voornamelijk gebruikt in medische inhalatoren (zoals astma-inhalatoren) of hoogwaardige parfumdispensers. Deze kleppen zijn voorzien van een gespecialiseerde interne kamer die een nauwkeurig, vooraf afgemeten volume formulering (bijvoorbeeld 50 of 100 microliter) isoleert. Wanneer erop wordt gedrukt, wordt alleen dat exacte volume afgegeven en kan er niets meer ontsnappen totdat de klep volledig is losgelaten en opnieuw is ingesteld.
5. Het belang van klepaanpassing
Er bestaat niet zoiets als een ‘one-size-fits-all’ aërosolventiel. De viscositeit, oppervlaktespanning en keuze van het drijfgas van een chemische formulering bepalen in hoge mate de optimale klepspecificaties. Een formulering op waterbasis vereist bijvoorbeeld compleet andere openingsafmetingen en interne dampaftakkingen vergeleken met een chemische verbinding op alcohol- of oliebasis. Bovendien moet de selectie van elastomere materialen voor de pakkingen zorgvuldig worden geëvalueerd om de chemische compatibiliteit te garanderen en te voorkomen dat het materiaal na verloop van tijd opzwelt of afbreekt.
At Shanghai Quntong Spray verpakkingsmateriaal Co., Ltd. zijn wij gespecialiseerd in het aanpassen en vervaardigen van hoogwaardige aërosolklepconstructies die zijn ontworpen om aan strenge internationale normen te voldoen. Door de diameters van de openingen af te stemmen, gespecialiseerde veerspanningen te kiezen en robuuste componenten te gebruiken, zorgen we ervoor dat uw producten een geoptimaliseerd spuitpatroon, consistente houdbaarheid en onberispelijke betrouwbaarheid leveren, van de eerste tot de laatste spuitbeurt.
